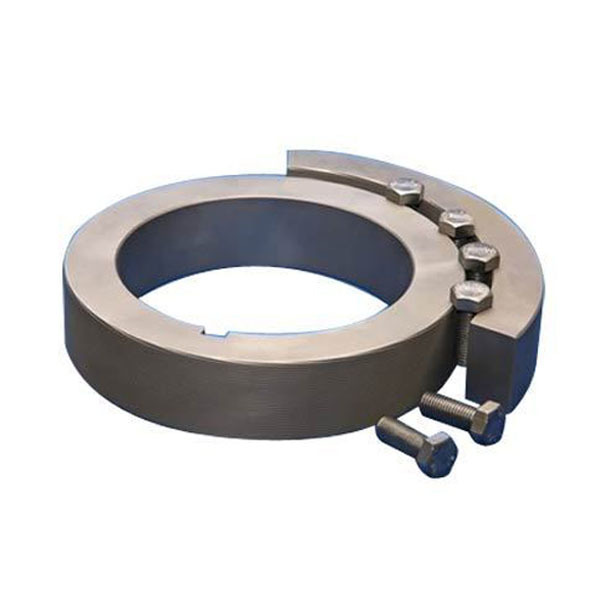

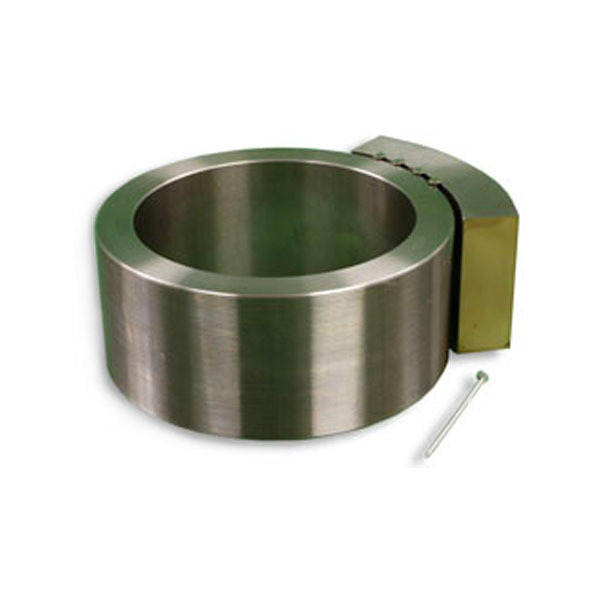

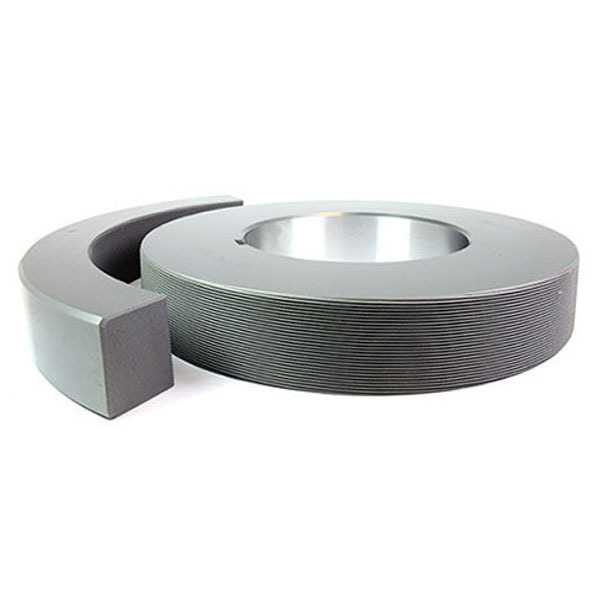

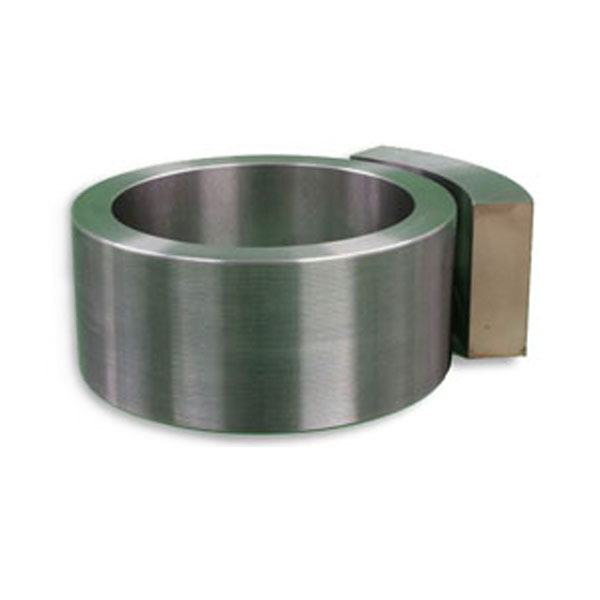

Muere de rosca planetaria para máquinas planetarias rotativas

No.Planetary Thread Rolling Dies 001

Los troqueles laminadores de rosca planetaria se utilizan para hacer clavos, tornillos y pernos autorroscantes.

Descripción

Muere de rosca planetaria para máquinas planetarias rotativas

Los troqueles laminadores de rosca planetaria se utilizan para hacer clavos, tornillos y pernos autorroscantes. por lo tanto, hay troqueles de laminación de rosca planetaria y troqueles de rosca planetaria.

Especificaciones
Drawing Of Thread Rolling Planetary Dies

Drawing Of Thread Rolling Planetary Dies

RING SHANK
ring form nail shank drawing

Formularios estándar
FORM #	THD/IN	PITCH	ANGLE A	ANGLE B	DEPTH
1200	12	0.0833	30°	20°	0.031
1400	14	0.0714	30°	20°	0.027
1600	16	0.0625	30°	20°	0.023
1800	18	0.0555	30°	20°	0.02
2000	20	0.05	30°	20°	0.018
2200	22	0.045	30°	20°	0.017
2400	24	0.0416	30°	20°	0.015
2500	25	0.04	30°	20°	0.013
2800	28	0.0357	30°	20°	0.012
3200	32	0.0312	30°	20°	0.011

SCREW SHANK
screw shank drawing

Formularios estándar
60°	67°	75°
60-3-083	67-4-083	75-4-083
60-4-096	67-4-099	75-4-099
60-4-105	67-4-113	75-4-113
60-4-113	67-4-120	75-4-120
60-5-120	67-4-135	75-4-131
60-5-131	67-5-099	75-4-148
60-5-150	67-5-113	75-5-099
	67-5-120	75-5-120
	67-5-131	75-5-128
	67-5-148	75-5-135

Los troqueles de laminado de rosca planetaria se componen de un anillo y la zapata; para algunas máquinas, un troquel de laminación de rosca planetaria incluye 1 anillo y 1 zapata (el segmento); pero algunos otros también pueden necesitar 1 anillo de 3 a 4 zapatos, dependiendo del modelo de la máquina.

El troquel rodante de rosca planetaria podría estar hecho de material de acero (Cr12MoV) y carburo de tungsteno, seguramente el material de carburo de tungsteno cuesta mucho más que el material de acero, depende de sus presupuestos. Max Carbide podría suministrar ambos materiales.

A continuación se muestra una imagen de roscas planetarias que mueren clavos rodantes:

Hilo planetario laminado muere

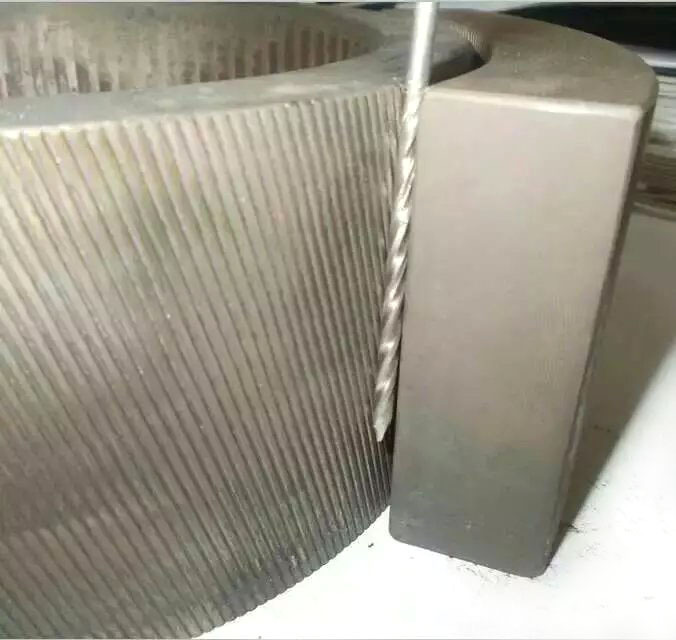

Laminillas de rosca planetaria que trabajan en la máquina de laminación

Los troqueles de laminado de rosca planetaria que producimos también bajo su dibujo de detalles.
