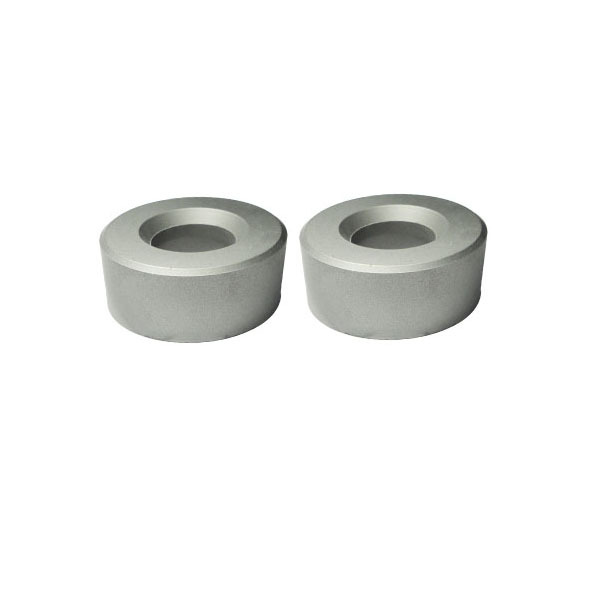

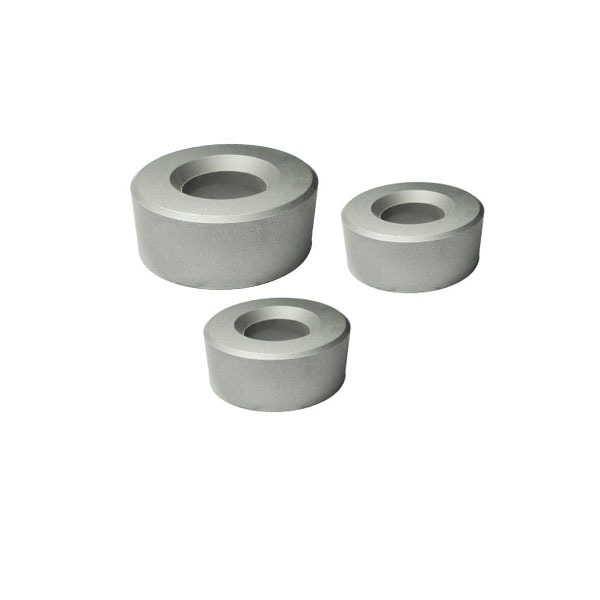

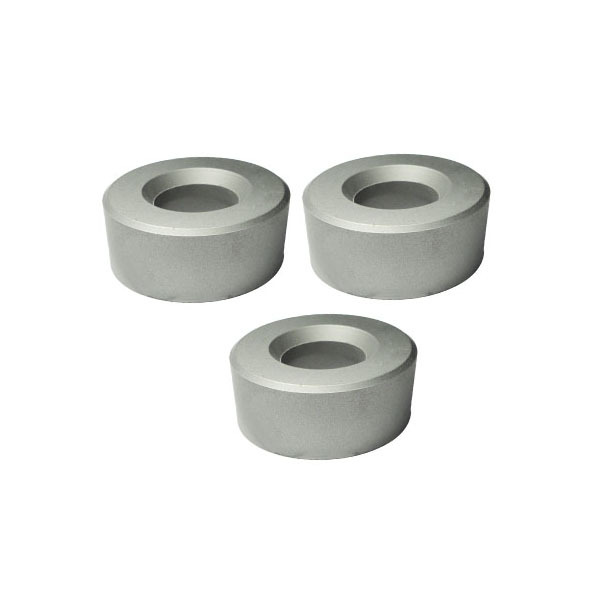

Carburo de tungsteno Dibujo Die Bancos Nibs

Los espacios en blanco y las puntas de dibujo de carburo de tungsteno se utilizan para matrices de alambre / tubo / varilla de materiales de metal blando y duro.

Descripción

Carburo de tungsteno Dibujo Die Bancos Nibs

Dibujo de alambre de carburo de tungsteno troqueles bancos y puntas

Tipo de plumillas de carburo de tungsteno: S11, S12, S13, S22, S23, S30, S40, S41, S42, S60, W.
El carburo máximo podría producir puntas de matriz de carburo y matrices de trefilado de carburo con caja de acero.

Introducción de grado material de troqueles de trefilado de carburo de tungsteno:

Grado	Propiedades físicas y mecánicas			Aplicaciones recomendadas
Grado	Densidad g/cm3	Dureza (no menos que HRA)	TRS (no menos de Mpa)	Aplicaciones recomendadas
YG6X (K10)	14.8-15.1	91	1490	Para estirar alambres o barras de acero y no ferrosos de menos de diámetro. 6.00 mm bajo no tanto estrés.
YG6 (K20)	14.7-15.1	89.5	1650	Para estirar acero, barras de aleación no ferrosas de menos de diámetro. 20.00 mm bajo más tensión y también para estirar tubos de menos de diámetro. 10,00 mm.
YG8 (K30)	14.6-14.9	89	1800	Para estirar barras y tubos de acero y no ferrosos, también para fabricar piezas mecánicas, herramientas y piezas de desgaste.
YG15	13.9-14.2	86.5	2060	Para estirar barras y tubos de acero con una alta tasa de reducción y para fabricar yunques, troqueles de punzonado y punzonado.

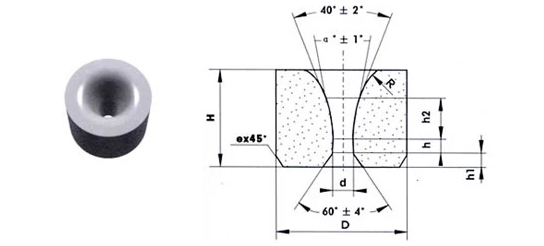

Puntas de troquel de dibujo de carburo tipo S11 con grandes ángulos reductores para dibujar alambres de metal ferroso

tungsten carbie drawing die nib S11 type

Tamaño en mm

Tipo	D	H	Rango de d	h	α°
S11-	8	6	0.3-1.0	0.3-0.6	14°
	10	8	0.7	0.6	14°
	13	10	0.4-2.8	0.3-1.6	16°
	15	13	0.5-3.0	0.3-1.4	16°
	16	14	0.4-3.8	0.3-1.8	16°
	20	17	1.2-4.7	2.0-2.6	18°
	21	17	1.8-5.7	1.2-3.0	18°
	22	18	1.7-6.4	1.2-3.0	18°

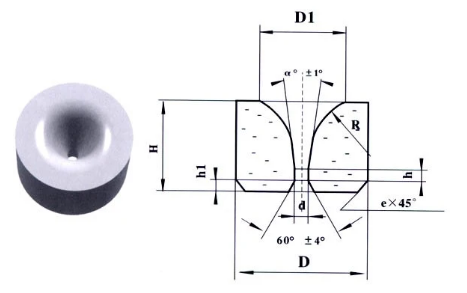

Punta de troquel de carburo de tungsteno tipo W:
W type tungsten carbide drawing die nibs

Tamaño en mm

Tipo	D	H	d	h	α°
W102-d	9	6	0.4-1.3	0.4-0.7	12°
W103-d	12	8	0.2-2.7	0.5-1.4	14°
W104-d	15	10	0.5-5.0	0.5-2.0	14°
W105-d	20	14	1.0-7.5	0.8-2.0	14°-16°
W106-d	25	18	5.3-8.0	1.9-2.2	16°
W107-d	30	22	2.9-11.7	2.2-3.6	16°
W108-d	35	25	6.0-16.0	2.5-4.8	16°
W109-d	40	27	10.3-16.5	3.2-4.6	18°
W110-d	50	30	14.4-19.4	4.4-4.8	18°
W111-d	60	35	18.5-27	4.8-5.6	18°
W112-d	70	40	24.5-31.5	5.4-6.0	18°

El carburo máximo también produce otro tipo de puntas, OEM con dibujo es aceptable, consulta bienvenida.
